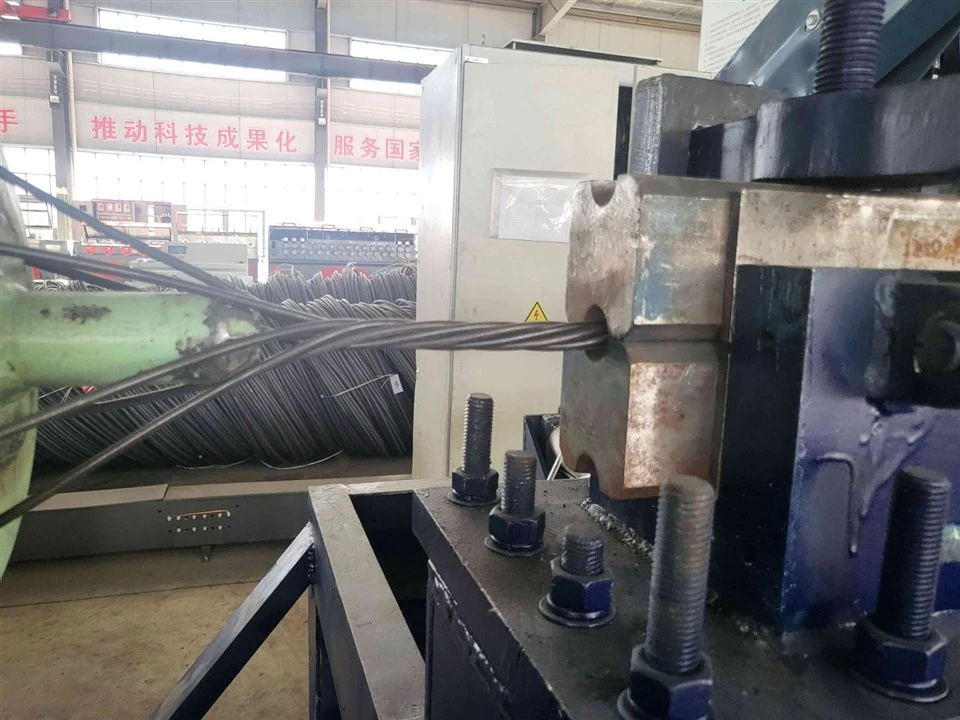

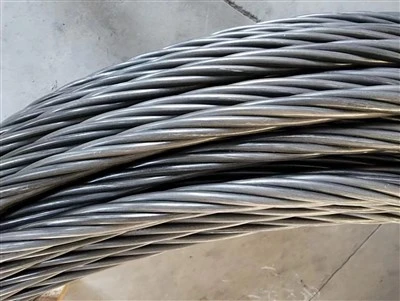

पीसी स्ट्रैंड वायर के लिए सीधी रेखा तार खींचने की मशीन

1)प्रत्येक तार खींचने वाली मशीन में एक स्वतंत्र फ्रेम होता है। मशीन टेबल की समतलता और अग्रभाग की ऊर्ध्वाधरता सुनिश्चित करने के लिए फ्रेम संरचना को एक मजबूत वेल्डेड बॉक्स के रूप में डिज़ाइन किया गया है। वेल्डिंग के लिए उपयोग की जाने वाली स्टील प्लेटों और प्रोफाइलों को जंग हटाने के लिए शॉट{2}ब्लास्ट किया जाता है। सभी घटकों को वेल्डिंग के बाद तनाव राहत उपचार के अधीन किया जाता है, इसके बाद फ्रेम संरचना की स्थिरता और कठोरता सुनिश्चित करने के लिए मशीनिंग की जाती है, उच्च गति ड्राइंग की आवश्यकताओं को पूरा किया जाता है, और उच्च गति या भारी भार संचालन के दौरान कंपन को रोका जाता है।

2) रेड्यूसर:क्षैतिज इनपुट और ऊर्ध्वाधर उर्ध्व आउटपुट बेवल गियर ट्रांसमिशन का उपयोग करते हुए, यह कठोर गियर रिड्यूसर एक आवृत्ति कनवर्टर मोटर, उच्च शक्ति बेल्ट और कठोर गियरबॉक्स के माध्यम से तार खींचने वाली मशीन के सभी ड्रमों में सुचारू और विश्वसनीय ट्रांसमिशन सुनिश्चित करता है। रेड्यूसर में कठोर गियर होते हैं, जो उत्कृष्ट स्नेहन और शीतलन सुनिश्चित करते हैं; सामान्य ऑपरेटिंग तेल का तापमान 85 डिग्री से अधिक नहीं होता है। यह डिज़ाइन गियरबॉक्स सुरक्षा कारक 3 से अधिक या उसके बराबर के साथ, ट्रांसमिशन सिस्टम में बीयरिंग और गियर के स्नेहन की पर्याप्त गारंटी देता है। रेड्यूसर एक तेल स्तर गेज से सुसज्जित है और शीतलन के लिए एक स्व-परिसंचारी तेल पंप का उपयोग करता है। आसान तेल लगाने और निरीक्षण के लिए तेल भराव बंदरगाह फ्रेम के पीछे स्थित है। ट्रांसमिशन बेल्ट का तनाव आसानी से समायोज्य है और इसका सेवा जीवन लंबा है। (चिकनाई तेल प्रतिस्थापन चक्र: 27,000 घंटे)

3) दड्राइंग ड्रमगोलाकार कोनों और बेवल सहित सतह सख्त उपचार के साथ 42CrMo रिंग फोर्जिंग से बना है। कठोर परत की ऊंचाई 400 मिमी है, इसके बाद 2-4 मिमी की सख्त गहराई तक पीसने और परिष्करण किया जाता है। कामकाजी सतह की कठोरता एचआरसी 60 से अधिक या उसके बराबर है। ड्रम की सतह पर कोण यह सुनिश्चित करते हैं कि स्टील के तार ड्रम पर कूदें या उलझें नहीं, जिससे एक चिकनी और साफ घुमावदार प्रक्रिया सुनिश्चित हो सके। तार संचय की ऊंचाई 350 मिमी से अधिक या उसके बराबर है, इस प्रकार स्टील तारों की प्रभावी शीतलन सुनिश्चित होती है। ड्राइंग ड्रम एक कुंजी के माध्यम से मुख्य शाफ्ट से जुड़ा होता है, और मुख्य शाफ्ट एक पतला शाफ्ट डिज़ाइन अपनाता है। तार खींचने वाली मशीन के सामान्य संचालन के दौरान, ट्यूनिंग रोलर सुचारू रूप से चलता है, और गति समायोजन के दौरान दोलन मामूली होता है। ड्रम संरचना एक अलग करने योग्य वॉटर जैकेट का उपयोग करती है। ड्रम की दीवार की मोटाई 20 मिमी है

ड्रम कूलिंग: ड्रम शीतलन प्रणाली बाहरी कुंडलाकार वायु शीतलन के साथ आंतरिक जल शीतलन का उपयोग करती है। एयर कूलिंग पावर 2.2KW है। ड्रम का आंतरिक कूलिंग वॉटर जैकेट एक संकीर्ण स्लिट डिज़ाइन का उपयोग करता है, और ड्रम और ड्रम सीट के बीच एक भूलभुलैया संरचना का उपयोग किया जाता है ताकि स्नेहक धूल को इस अंतराल के माध्यम से ड्रम गुहा में प्रवेश करने से रोका जा सके, जिससे परिसंचारी पानी दूषित हो और रिटर्न वॉटर पाइप बंद हो जाए। ड्रम में पानी ठंडा करने के लिए पानी के इनलेट और आउटलेट के लिए एक दबाव प्रकार के खोखले शाफ्ट का उपयोग किया जाता है। इनलेट पाइप का व्यास G1 है, और रिटर्न वॉटर पाइप 4-इनलेट, 4-आउटलेट कॉन्फ़िगरेशन का उपयोग करता है, जिसमें सभी पाइप 3/4" एल्यूमीनियम-प्लास्टिक मिश्रित पाइप होते हैं। आंतरिक जल शीतलन प्रणाली को दो परतों में विभाजित किया गया है: निचला इनलेट और शीर्ष आउटलेट, निचली परत संकरी और शीर्ष परत चौड़ी है।

डाई बॉक्स:संरचना वेल्डेड स्टील प्लेटों से बनी है और इसमें दो कक्ष हैं: पाउडर खींचने के लिए एक सामने का कक्ष और मोल्ड के लिए एक पिछला कक्ष। दोनों कक्षों में फ़्लिप - शीर्ष कवर हैं। ड्राइंग डाई परिसंचारी जल के साथ सीधे जल शीतलन का उपयोग करता है। डाई बॉक्स इनलेट पर एक ग्रिड रोलर स्थापित किया गया है। डाई में एचआरसी की कठोरता 60 से अधिक या उसके बराबर है और गुणवत्ता की गारंटी के साथ एक वर्ष से अधिक का सेवा जीवन है। प्रत्येक डाई बॉक्स का किनारा एक गाइड रोलर से सुसज्जित है ताकि यह सुनिश्चित किया जा सके कि डाई जंपिंग के दौरान स्टील के तार को खरोंच न लगे। ड्राइंग डाई का आकार φ70X40 (मिमी) है। शीर्ष स्क्रू असेंबली पानी के रिसाव को रोकती है। ड्राइंग डाई पाउडर बॉक्स के लिए एक कवर प्लेट के साथ एक पुल-आउट संरचना का उपयोग करती है और इसमें एक साबुन पाउडर आंदोलनकारी शामिल होता है। आंदोलनकारी और घूर्णन मोटर की शक्ति 0.75KW है।

ट्यूनिंग तंत्रयह एक सीधी लाइन ट्यूनिंग विधि अपनाता है, जिससे स्टील के तार को बिना घुमाए पिरोना आसान हो जाता है। यह डिजिटल नियंत्रण प्रणाली के माध्यम से डाई वियर और ड्राइंग प्रक्रिया का स्वयं अनुकूलन भी प्राप्त कर सकता है, जो किसी भी कताई ड्रम उपकरण के सामान्य संचालन को सुनिश्चित कर सकता है। स्टील के तार खींचते समय, यह सुनिश्चित किया जा सकता है कि जब मशीन तेज गति से अचानक बंद हो जाए तो कोई तार नहीं टूटेगा।

सुरक्षा कवच:यह पूरी तरह से बंद संरचना को अपनाता है, जिसमें रबर की पट्टियाँ जोड़ों को सील कर देती हैं। यह एक सुरक्षा लॉक और एक सुरक्षा निगरानी स्विच (ऑपरेशन के दौरान सुरक्षात्मक आवरण को खुलने से रोकने के लिए विद्युत प्रणालियों के साथ काम करने और स्वचालित मंदी को मजबूर करने के लिए) से सुसज्जित है। इसमें एक सुरक्षात्मक जाल के साथ एक रेज़िन ग्लास अवलोकन पोर्ट है; चिकनाई पाउडर के आसान अनुप्रयोग के लिए सुरक्षा कवर डाई के शीर्ष पर एक छोटा दरवाजा स्थित है।

ब्रेक लगाना:प्रत्येक मुख्य मोटर एक वायवीय ब्रेक डिवाइस से सुसज्जित है। ब्रेक एक कैलीपर ब्रेक है. सामान्य रुकने का समय: 10-60 सेकंड, जिसे उपयोगकर्ता द्वारा निर्धारित किया जा सकता है। त्वरित रोक: 10 सेकंड के भीतर; आपातकालीन रोक: 3 सेकंड के भीतर।
